PEUGEOT P55C
BOBINE DE TRONCONNEUSE

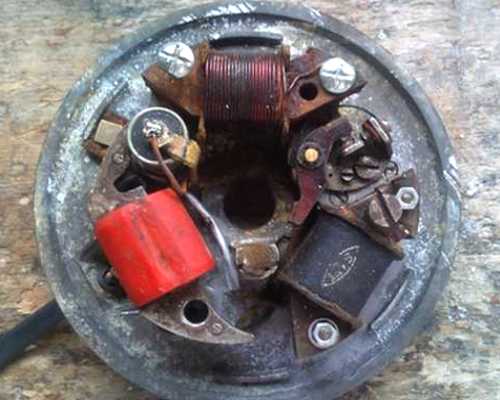

Montage de Julien, la bobine HT est remplacée par une bobine HT de tronçonneuse, avec une trés bonne étincelle sur la bougie


Bobine juste posée et non fixée sur cette photo, en finale l'entrefer est le plus réduit possible
(déplacer le pointeur souris sur photo)

Conséquences d'une bobine de dimenssion légèrement différente:

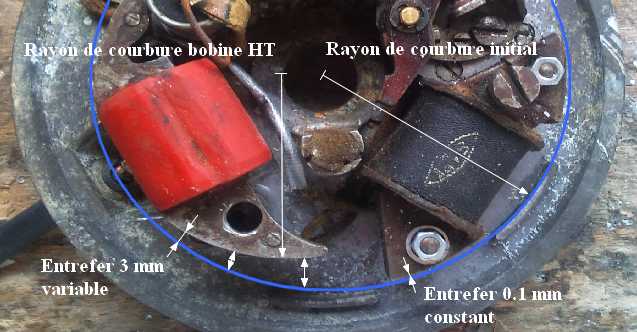

Le cercle bleu donne la position du volant magnétique avec un rayon de courbure initial
Le rayon de courbure de la bobine HT peut être différent, il y a apparition d'un entrefer variable (1 mm d'entrefer = 10 m de fer), vérifier l'étincelle à la bougie
Un meulage du circuit magnétique de la bobine HT peut être réalisé pour un rayon de courbure trop grand, évaluer l'entrefer d'origine à 0.1 mm
(déplacer le pointeur souris sur photo)
